本工程位于安徽省安慶市，為綜合性醫院建筑，總建筑面積239042.4平方米, 共分為門診樓、醫技樓1#住院樓、2#3#住院樓、感染專科樓、全科醫生培訓基地行政辦公樓、養護院體檢樓、配套建筑（含高壓氧艙，液氧站，鍋爐房，污水處理站）,主要功能包括門診、醫技、住院、培訓辦公、老人養護等。
地下共一層，主要為車庫、設備用房、藥房等功能用房；門診樓共4層，建筑高度19.4米，建筑面積約41084平，屬一類高層建筑；醫技樓1#住院樓樓共10層，建筑高度為42.9米，建筑面積約59598平；感染專科樓共4層，建筑高度19.4米，建筑面積約6680平，為多層建筑；2#3#住院樓建筑高度51.2米，建筑面積約41627平，為一類高層建筑；全科醫生培訓基地行政辦公樓共5層，建筑高度21米，建筑面積約17165平，為多層建筑；養護院體檢樓共6層，建筑高度23.9，建筑面積約41701平，為多層建筑；配套建筑，總建筑面積約1147平，均為單層建筑。
現針對安慶市第一人民醫院龍山院區設計一套電氣火災監控系統，監測其配電回路的漏電流、溫度等電參量，確保其整個配電系統的電氣安全。

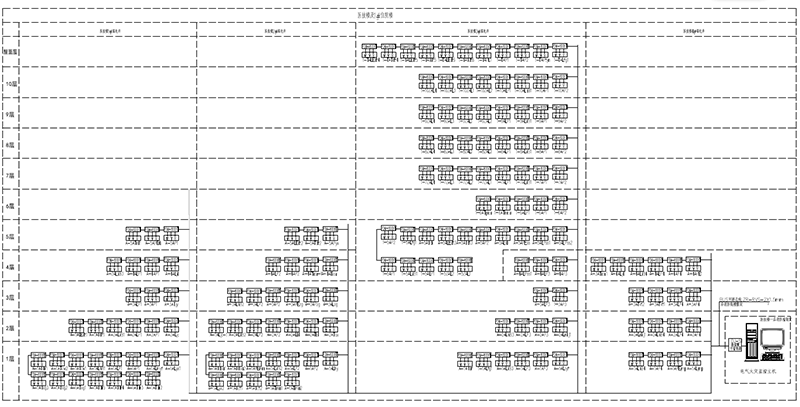

電氣火災監控系統圖
1) 站控管理層
本項目中消防控制室位于醫技樓一層，電氣火災監控設備PDM-610一臺（探測器在512臺以下）。電氣火災監控設備需采用嵌入式數字處理器、Windows操作系統、大屏幕LCD人機界面、打印機及UPS電源，具有多路用于連接電氣火災探測器的總線接口和用于連接主站的網絡接口(以太網、RS-485、CAN等可選)。可獨立作為一個電氣火災的監控主站設備，直接安裝在監控現場,具有數據采集、圖形/表格顯示、曲線/故障記錄、聲光/短信報警、打印等功能。
2) 前置通訊層
現場電氣火災探測器通過阻燃雙絞屏蔽電纜（ZR-RVVSP 2*0.75）以手拉手方式進行通訊連接，每根總線的儀表數量在30臺左右。
3) 現場設備層
本項目中主要是針對樓層配電箱的進線回路安裝PDM-800BT(LD1+T2)組合式電氣火災監控探測器共計322臺，其中醫技樓159臺、門診樓81臺、感染專科21臺、地下室52臺、配套6臺、人防3臺，通過組合式電氣火災探測器實時監控配電回路的漏電流與溫度來顯示整個配電系統的工作狀態。
為便于值班監控管理，管理主機應具備一下主要功能：
1）實時監控功能
在集中監控設備上能夠顯示指定回路的剩余電流、溫度值。
2） 電氣火災監控系統除了能夠?qū)ε潆娭骰芈返倪\(yùn)行狀態自動進行監控外，還允許操作人員手動切斷指定點的電源（需要授權），當發現某點的剩余電流值出現異常時，可以通過監控主機，集中監控設備遠程切斷該點的電源。（一般設置為不切斷）
3） 剩余電流保護功能
探測配電回路上的剩余電流，發出聲光報警信號，準確報出故障線路地址，監視事故點的變化。剩余電流整定值可調。當配電回路的剩余電流達到整定值時，能在規定時間內切斷供電電源（一般設置為不切斷）。
4） 溫度保護功能
監視制定部位的溫度變化，并將溫度值實時傳送給集中監控設備，當監視部位的溫度達到報警設定值時，30秒內發出聲光報警信號，準確報出被監控部位的配電箱地址。
5）顯示和存儲
電氣火災監控系統能在監控主機上顯示指定點和事故發生點的溫度和剩余電流的數值，能將故障線路地址、故障類型、故障發生時間和剩余電流、溫度以及各種操作試驗信號顯示并存儲。永久存儲數據。
6） 現場總線通訊
采用現場總線通訊技術，不斷地對所有監控探測器、系統布線以及集中監控設備本身進行故障檢測，提高了系統的可靠性。并可以與其它控制系統相聯，傳輸距離最遠可達1.2km。
7） 應具有多級密碼管理制度，對系統數據的編輯、設定、修改必須經具有相應授權級別的密碼登錄進入。
8） 對監控報警和故障報警事件應具有實時打印事件編號、監控部位、事件性質、報警參數及日期時間等數據的功能。報警事件數據應專門儲存，有獨立的查詢界面，并不可修改，以供故障責任分析之用。
9） 自檢功能：監控設備在執行自檢期間，受控制的外接設備和輸出節點均不應動作。監控設備自建時間超過1min或其不能自動停止自檢功能時，監控設備的自檢不應該影響非自檢部位的報警功能。
10) 處理完報警事件后，主機對探測器進行統一復位操作。
11) 多種網絡接口（以太網接口、USB接口、RS-485接口等）便于后期的系統維護、升級和第三方系統的數據對接，開放的通訊協議便于與樓宇自控系統、消防監控系統進行連接。
